绵阳电缆桥架结构形式

所属分类:公司新闻    发布时间: 2022-10-10    作者:admin
  分享到:
二维码分享

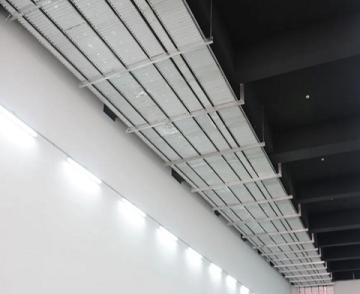

 1. 绵阳电缆桥架的结构方式

(1)绵阳电缆桥架是梯级式、托盘式、槽式电缆桥架的总称,按制造材料分为金属桥架和高分子合金电缆桥架、普通塑料桥架。

(2)按结构方式分为梯级式电缆桥架(简称:梯架)、托盘式电缆桥架(简称:托盘)、槽式电缆桥架(简称:槽盒)。

(3)梯架、托盘和槽盒各有优缺陷;梯架具有良好的通风性能,但不防尘、不防干扰。托盘、槽式具有防尘、防干扰性能,但散热性能较差。

(4)电缆桥架在民用建筑中主要用于明敷布线

2. 梯级式电缆桥架(简称:梯架)

梯级式电缆桥架它具有重量轻、本钱低、安装便当、散热、透气好等优点,适用于直径较大电缆的敷设。在工业与民用建筑中、通常用于明敷布线系统。

梯架选用准绳如下:

(1)普通电力电缆、通讯电缆布线可采用梯架布线,但不可在的闷顶或吊顶内敷设;

(2)除950℃、3h的矿物绝缘电缆外,750℃、1.5h的耐火电缆不可采用梯架布线;

(3)在强弱电竖井内应优先思索采用梯架。

3. 托盘式电缆桥架(简称:托盘)

托盘式绵阳电缆桥架在工业与民用建筑中应用普遍的一种。它具有重量轻、载荷大、外型美

观、结构简单、安装便当等优点。

既适用于较小直径的强电电缆的安装,也适宜于弱电电缆的敷设。

工程中托盘有带盖和不带盖两种敷设方式,无盖托盘散热性能好,但落灰尘清扫省事,通常用于无尘或少尘场所,否则应采用带盖托盘。

托盘选用准绳如下:

(1)普通电力电缆、通讯电缆布线可采用托盘布线,但无盖托盘不允许在闷顶或吊顶内敷设;

(2)750℃、1.5h的耐火电缆可采用有盖托盘布线,但外壳要采取防火措施。

4. 槽式电缆桥架(简称:槽盒)

槽式电缆桥架是一种全封锁型电缆桥架,其概念上与盘架的区别是高、宽比不同,托盘浅而宽,而槽盒则具有一定的深度。它.适用于敷设计算机电缆、通讯电缆及控制电缆等发热较低的电缆布线。金属槽盒布线可使弱电电缆免受强电线路的干扰,塑料槽盒布线在潮湿和腐蚀性环境中可对电缆的防护有较好的效果。

槽盒通常用于明敷布线系统,选用准绳如下:

(1)承载大电流的电缆不宜采用槽金布线,因其散热性能较差,要思索电缆的降容系数

(2)成束电缆在吊顶内敷设时,应采用封锁式橘盒或托盘,以进步防火性能。

(3)当采用熄灭性能分级为B1级的电力电缆、通讯电缆,在B1级封锁式电缆槽盒内敷设时,可在无可燃物的网顶或吊顶内敷设。

5. 梯级式、托盘式、槽式电缆桥架各自优缺

梯级式汇线桥架具有良好的通风性能,不防尘、不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。

6. 大跨距电缆桥架

当前大跨距电缆桥架普通是由拉挤玻璃钢型材组装而成,适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比,具有运用寿命长(普通设计寿命为二十年)、安装便当且本钱低(比重仅为碳钢的1/4,施工中无需动火,单根桥架长度可达8m,以致更长)、切割便当不需维护等优越性。

7. 组合式电缆桥架

组合式电缆桥架是一种新型桥架,是电缆桥架系列中的二代产品。它适用各项工程、各种单位、各种电缆的敷设,具有结钩简单、配置灵活、安装便当、方式新颖等特性。组合式电缆桥架只需采用宽100mm、150mm、200mm的三种基型就可以组成所需尺寸的电缆桥架,不需消费弯通、三通等配件就可以根据现场安装恣意转向、变宽、分引上、引下。在恣意部位、不需求打孔、焊接就可用管引出。它既可便当工程设计,又便当消费运输、更便当安装施工,是目前电缆桥架中理想的产品。
